Ъглов сферичен кран за еднотръбен разходомер за газ с "TAE"  СПРЯН ОТ ПРОИЗВОДСТВО
DN 25, с контролен отвор, вътр.р. Rp 1

Моля, изчакайте!
Моля, изчакайте!

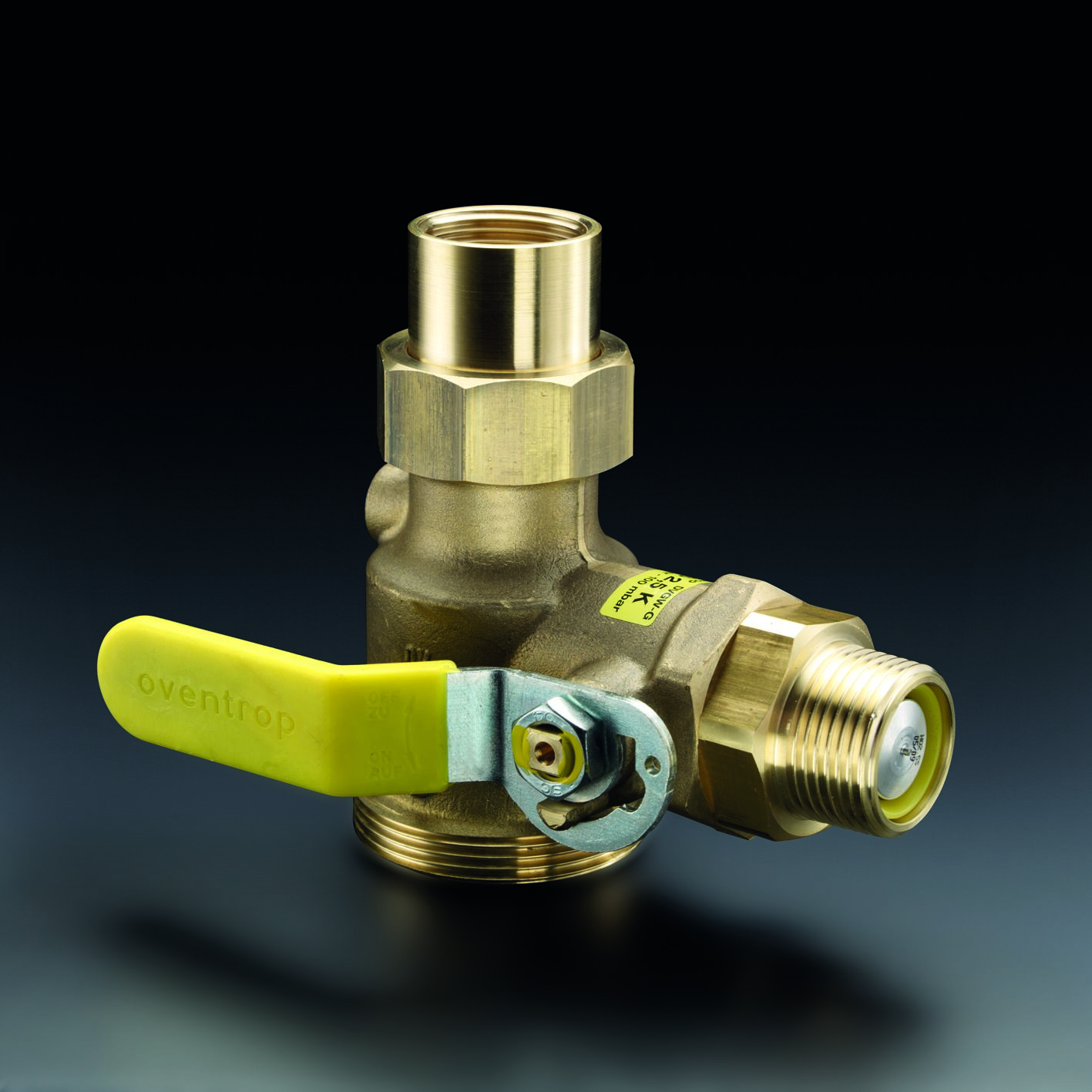

OVENTROP-Сферичен кран "Optigas" за еднотръбен разходомер за газ,  HTB-модел

необработен, с холендер от месинг, конично уплътняващ с допълнителен О-ринг.

Диапазон на налягането MOP 5
Термоустойчивост 650°C/30 мин. при 1 bar
Макс. околна температура 60°C

Вход: външна резба R 1 съгласно DIN 2999
Изход: външна резба G 2 съгласно ISO 228
Изход: Външна резба G 1 ⅜ с вътрешен конус за свързване на конично уплътняващи холендри

Защитен от изпускане разпределителен вал с двойно О-ринг уплътнение, твърдохромирана сфера, може да се пломбира в затворена позиция и да се заключи чрез ръчен катинар (необходим диаметър на скобата 6 mm). Позицията отворено/затворено е чрез движение на 90° (показание на позицията на ръкохватката).

За газови инсталации съгласно DVGW-TRGI, които работят с газове съгласно работен лист G 260/I на DVGW, с изключение на втечнен газ в течна фаза.

С допълнителен контролен отвор G ⅛ от страна на изхода.
Контролният отвор е с отвор с диаметър < 1 mm съгласно допълнение 2000 на TRGI '86 и е затворен със заключващ винт.

С интегриран TAE от стомана (черен) на вход.

Изход с холендер с вътрешна резба Rp 1 ISO 228, месинг

Прод. номер: 3017452
EAN: 4026755263572
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
141 mm 133 mm 86 mm 1,51 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 148 mm 135 mm 95 mm 1,56 kg
Пакет 10 315 mm 300 mm 255 mm 16,01 kg
Европалет 360 1200 mm 800 mm 145 mm 597,47 kg
Изображения на продукти
  Размер на файла
828,17 KB
  Размер
4637 px x 4637 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
175,43 KB
  Размер
1417 px x 1417 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
225,98 KB
  Размер
1417 px x 1417 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
2,08 KB
  Размер
85 px x 79 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011015
Gas valve
Особеност Стойност
Surface protection Untreated
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Operation Lever handle
With interlocking
Right-angled model
Nominal inner diameter of connection 2 1 inch (25)
Handle/hand wheel height 25 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material Brass
Nominal inner diameter connection 1 1 inch (25)
EN 331 mark
