Пълнопроходен вентил „Aquastrom F“ вътр.р./вътр.р.
DN 50, Rp 2 x Rp 2, без източване, с тапи, бронз

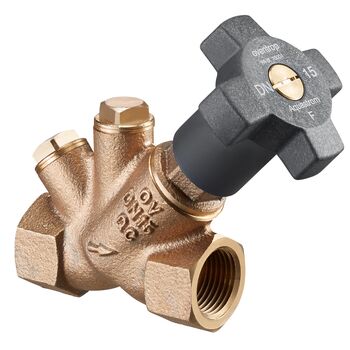

OVENTROP-Пълнопроходен вентил "Aquastrom F"

за инсталация за питейна вода. У-образен модел от бронз с пластмасова ръкохватка. Всички функционални елементи са от страната на ръкохватката. Уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг.

Със сертификат DVGW.
Със сертификат KIWA (PN 10).
Със сертификат SVGW.
Звукоизолация съгласно DIN EN ISO 3822: Арматурна група I.

Може да се преоборудва до KFR-вентил чрез смяна на горната част. С повдигащ се шпиндел.

Отвори за източване G ¼, затворени с тапи.

Вътрешна резба от двете страни по EN 10226.

Материал: Бронз

Номинален размер: DN 50

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4201016
EAN: 4026755399196
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
197 mm 190 mm 79,2 mm 2,75 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 197 mm 190 mm 79,2 mm 2,75 kg
Пакет 5 315 mm 300 mm 255 mm 14,24 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изображения на продукти
  Размер на файла
443,15 KB
  Размер
1930 px x 1904 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
999,57 KB
  Размер
1772 px x 1772 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
80,57 KB
  Размер
661 px x 661 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
67,37 KB
  Размер
598 px x 556 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Сертификат
  Име Големина на файла
Kiwa Certificate 513,65 KB
Klassifizierung
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 155 mm
Length of handle/diameter of hand wheel 80 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
Nominal inner diameter 2 inch (50)
