Пълнопроходен вентил "Aquastrom F" с вътрешна резба от двете страни
Ø 22 mm, прес връзка от двете страни, с източване, бронз

Моля, изчакайте!

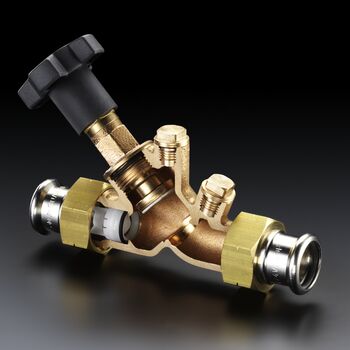

OVENTROP-Пълнопроходен вентил "Aquastrom F"

за инсталация за питейна вода. У-образен модел от бронз с пластмасова ръкохватка. Всички функционални елементи са от страната на ръкохватката. Уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг.

За директно свързване на медни тръби съгласно DIN EN 1057/DVGW GW 392, тръби от неръждаема стомана съгласно DIN EN 10088/DVGW GW 541.

Със сертификат DVGW.
Със сертификат KIWA (PN 10).
Със сертификат SVGW.
Звукоизолация съгласно DIN EN ISO 3822: Арматурна група I.

Ако не е извършено пресоване, прес-връзките не са стегнати. За пресоване да се използват само оригинални прес-челюсти с оригиналните контури SANHA (SA), Geberit-Mapress (MM) или Viega (V) в подходящите размери.

Може да се преоборудва до KFR-вентил чрез смяна на горната част. С повдигащ се шпиндел.

С източване.

Материал: Бронз

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4201254
EAN: 4026755344875
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
145 mm 49,4 mm 105 mm 0,72 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 145 mm 49,4 mm 105 mm 0,72 kg
Пакет 10 260 mm 260 mm 175 mm 7,49 kg
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 165,48 KB  Изтегляне
DWG 39,87 KB  Изтегляне
RFA 516 KB  Изтегляне
STEP 183,8 KB  Изтегляне
DWG 3D 176 KB  Изтегляне
DXF 3D 908,02 KB  Изтегляне
OBJ / MTL 74,95 KB  Изтегляне
Изображения на продукти
  Размер на файла
34,02 KB
  Размер
337 px x 307 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
362,96 KB
  Размер
2458 px x 2458 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
367,47 KB
  Размер
2168 px x 2168 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
23,29 KB
  Размер
439 px x 328 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_106015180.pdf 176,53 KB
DWG (3D) файл
  Име Размер на файла
CAD 4201254_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_20__IG__m_E_3D.dwg 176 KB
DXF (3D) файл
  Име Размер на файла
CAD 4201254_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_20__IG__m_E_3D.dxf 908,02 KB
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Press sleeve
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 102 mm
Length of handle/diameter of hand wheel 50 mm
Spindle angle 45 °
Operation using hand wheel
Outer pipe diameter connection 22 mm
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
