Комбиниран пълнопроходен и възвратен вентил "Aquastrom KFR" с външна резба от двете страни  СПРЯН ОТ ПРОИЗВОДСТВО
DN 32, G 2 x G 2, с източване, бронз

Моля, изчакайте!

OVENTROP-Вентил "Aquastrom KFR"

Комбинация от пълнопроходен и възвратен вентил, PN 16.
За инсталация за питейна вода.

У-образен модел от бронз с пластмасова ръкохватка. Всички функционални елементи са от страната на ръкохватката. Уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг. Водач на диска от неръждаема стомана в пластмасови лагери.

Изпитан по DIN-DVGW. Звукоизолация съгласно DIN 52218: Арматурна група I.

С повдигащ се шпиндел.

С източване.

Външна резба от двете страни по DIN ISO 228. За свързване на дебелостенни пластмасови тръби.

Материал: Бронз

Номинален размер: DN 32

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4208566
EAN: 4026755157536
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
167 mm 79,4 mm 151 mm 1,63 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 167 mm 79,4 mm 151 mm 1,63 kg
Пакет 5 260 mm 260 mm 180 mm 8,3 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer

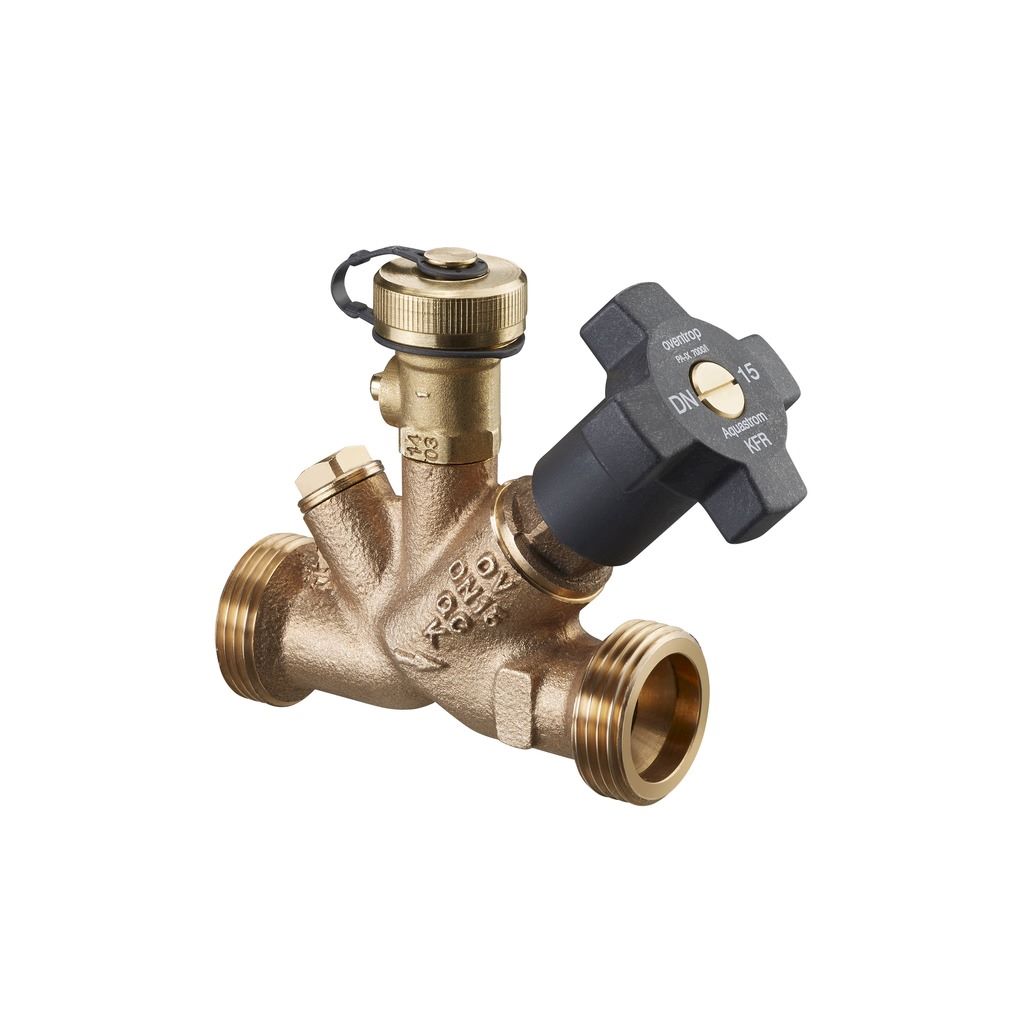

Изображения на продукти
  Размер на файла
65,88 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
89,51 KB
  Размер
1024 px x 903 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 124 mm
Length of handle/diameter of hand wheel 80 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
