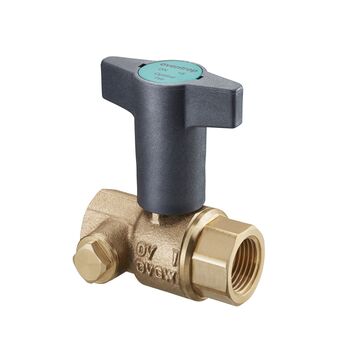

Сферичен кран за питейна вода "Optibal TW"
DN 20, вътр.р. Rp ¾ x вътр.р. Rp ¾, бронз


OVENTROP-Сферичен кран за питейна вода "Optibal TW"

с пълен проход съгласно DIN EN 13828, вътрешна резба от двете страни съгласно EN 10226-1 с отвори за източване от двете страни G ¼, затворени с тапи, корпус от бронз, вътрешното пространство на сферата може да се промива, без мъртви зони, сфера от месинг, хромирана.

Звукоизолация съгласно DIN EN ISO 3822: Арматурна група I

Със сертификати DVGW, VA

Материал: Бронз
Повърхност: необработен

Номинален размер: DN 20

макс. работно налягане: 10 bar
макс.работна температура: 90 °C

Прод. номер: 4208806
EAN: 4026755324877
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
95 mm 80 mm 68 mm 0,54 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 95 mm 80 mm 68 mm 0,54 kg
Пакет 10 260 mm 195 mm 195 mm 5,46 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 45,19 KB  Изтегляне
DWG 17,52 KB  Изтегляне
RFA 468 KB  Изтегляне
STEP 104,24 KB  Изтегляне
DWG 3D 60,33 KB  Изтегляне
DXF 3D 416,49 KB  Изтегляне
OBJ / MTL 34,6 KB  Изтегляне
Изображения на продукти
  Размер на файла
570,2 KB
  Размер
3312 px x 3312 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
298,42 KB
  Размер
2530 px x 2530 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
380,65 KB
  Размер
2530 px x 2530 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
378,26 KB
  Размер
2530 px x 2530 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
503,13 KB
  Размер
2140 px x 2140 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
252,09 KB
  Размер
2140 px x 2140 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
33,57 KB
  Размер
595 px x 708 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
DWG (3D) файл
  Име Размер на файла
CAD 4208806_Oventrop_GmbH___Co__KG_Optibal_DN_20_IG_Knebel_3D.dwg 60,33 KB
DXF (3D) файл
  Име Размер на файла
CAD 4208806_Oventrop_GmbH___Co__KG_Optibal_DN_20_IG_Knebel_3D.dxf 416,49 KB
Класификация
ETIM 7.0 EC011343
Ball valve
Особеност Стойност
Model Straight
Surface protection Untreated
Material quality Bronze (Rg 5)
Operation Lever handle
Article compression class PN 10
Max. medium temperature (continuous) 90 °C
Nominal inner diameter of connection 2 DN 20
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) 0 °C
Flange compression class PN 10
Angle of the valve 0 °
Housing construction 2-part
Full bore
Handle height 75 mm
Handgrip length 80 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Bronze
Spindle material Bronze
Medically clean
Nominal inner diameter connection 1 DN 20
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Ethylene-propylene diene monomer rubber (EPDM)
Secondary spindle seal material Ethylene-propylene diene monomer rubber (EPDM)
