Пълнопроходен вентил за скрит монтаж "Aquastrom UP-KFR"  СПРЯН ОТ ПРОИЗВОДСТВО
DN 15, прес връзка 15 mm, за междуетажни плочи, бронз

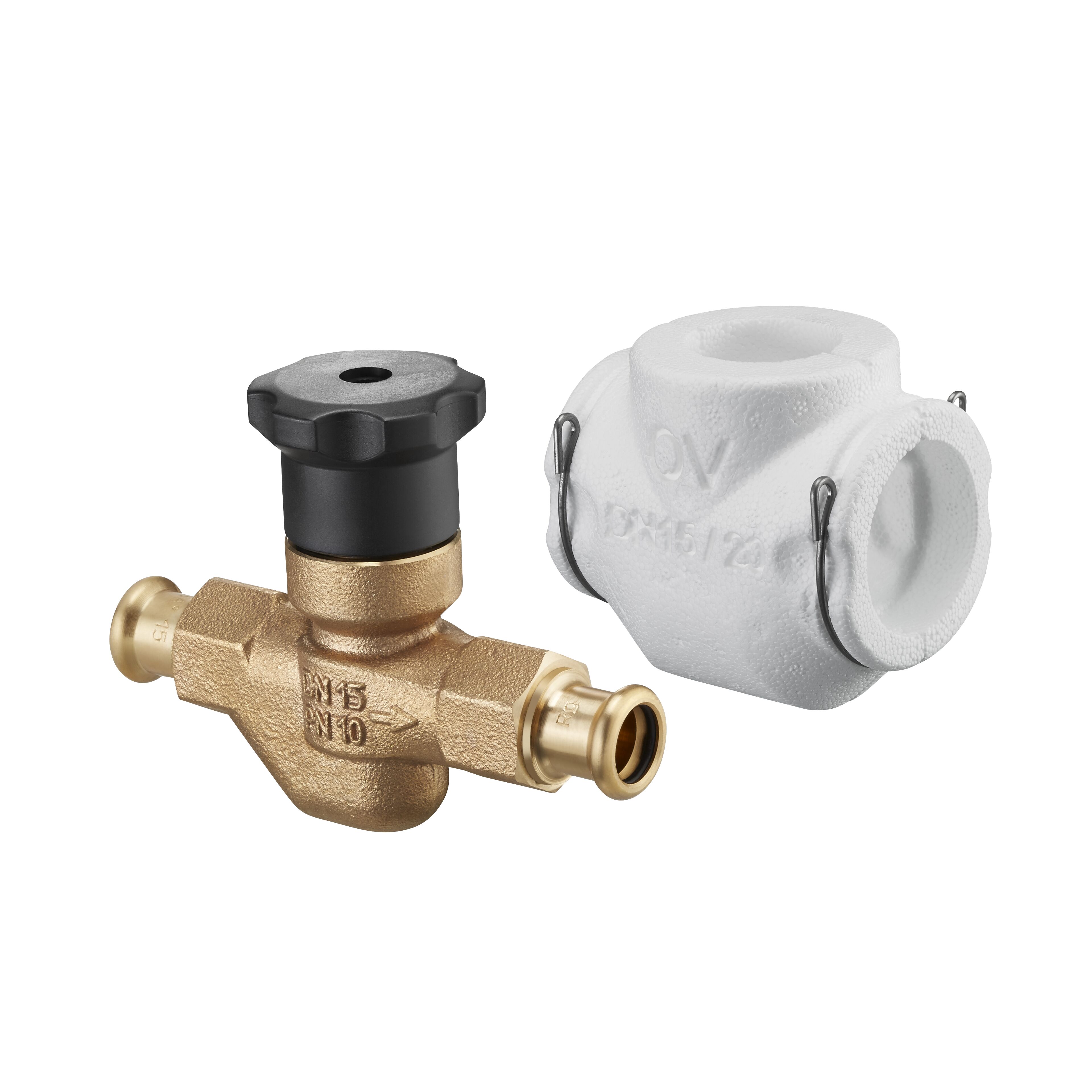

OVENTROP-Пълнопроходен вентил "Aquastrom UP-KFR"

Вентил с прес-връзка от двете страни система Sahna, за инсталации за питейна вода, прав вентил от бронз с пластмасова ръкохватка, с вкл. три цветни плочки за обозначаване на тръбопровода (синя, червена, лилава). KFR-вложка без нужда от обслужване с невъзходящ шпиндел изцяло от бронз, с двойно О-ринг уплътнение, без мъртви зони.

Може да се преоборудва с пълнопроходна вложка към  пълнопроходен вентил или с циркуалционен модул към термостатен вентил за циркулационни инсталации съгласно DVGW - W551.

Може да се разшири до арматура за вграждане чрез принадлежности.

Шумоизолация по DIN EN ISO 3822: арматурна група I; изолиращи обвивки от EPS съгласно EnEV, клас на противопожарна защита B1

Сертифициран по DVGW

с прес-връзка двете страни система Sahna (съвместима с Viega и Mapress-Geberit)

Материал: Бронз

Номинален размер: DN 15

макс. работно налягане: 16 bar
макс.работна температура: 90 °C

Прод. номер: 4221052
EAN: 4026755357196
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
131 mm 112 mm 64 mm 0,6 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 150 mm 125 mm 95 mm 0,66 kg
Изображения на продукти
  Размер на файла
58,77 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
68,09 KB
  Размер
1024 px x 718 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
“Aquastrom UP-F, UP-KFR, UP-Therm” Flush-mounted valves 1,94 MB
Ръководство за монтаж
  Име Големина на файла
422000480.pdf 2,85 MB
106015180.pdf 176,53 KB
Klassifizierung
ETIM 7.0 EC010058
Shut down valve (tap water)
Property Value
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Press sleeve
Max. medium temperature (continuous) 90 °C
KIWA certified
With drain
Handle/hand wheel height 67 mm
Length of handle/diameter of hand wheel 50 mm
Spindle angle 90 °
Operation using hand wheel
Outer pipe diameter connection 15 mm
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
