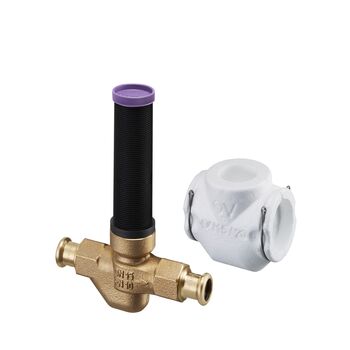

Циркулационен вентил за скрит монтаж "Aquastrom UP-Therm"
DN 15, прес връзка 15 mm, със защитна капачка, бронз

Моля, изчакайте!

OVENTROP-Циркулационен вентил "Aquastrom UP-Therm"

Термостатичен циркулационен регулиращ вентил, който може да се изолира, с прес-връзка от двете страни система "Sahna", за хидравличен баланс на инсталации за питейна вода съгласно DVGW-W551, прав модел от бронз с втулка и защитна капачка. Вложка на термостатния вентил без нужда от поддръжка от бронз с разположен в топлоносителя температурен сензор, с подпомагане на термичната дезинфекция чрез повишаване на обемния дебит около 3°C над настройката на постоянната стойност и дроселиране до остатъчния обемен дебит около 16°C над настройката на постоянната стойност, може да се изолира, без мъртви зони.

Може да се преоборудва с пълнопроходна вентилна вложка към F-вентил или с KFR-вложка към KFR-вентил.

Изолационни обвивки от EPS съгласно EnEV, клас на противопожарна защита B1

Със сертификат DVGW

С прес-връзка от двете страни система "Sanha" (съвместима с Viega и Mapress-Geberit)

Материал: Бронз

Номинален размер: DN 15

макс. работно налягане: 16 bar
макс.работна температура: 90 °C

Прод. номер: 4225152
EAN: 4026755357295
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
130,9 mm 66,5 mm 192 mm 0,62 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 175 mm 130 mm 195 mm 0,77 kg
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 193,56 KB  Изтегляне
DWG 45,32 KB  Изтегляне
RFA 520 KB  Изтегляне
STEP 191,31 KB  Изтегляне
DWG 3D 184,51 KB  Изтегляне
DXF 3D 974,29 KB  Изтегляне
OBJ / MTL 78,34 KB  Изтегляне
Изображения на продукти
  Размер на файла
593,4 KB
  Размер
4139 px x 4139 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
14,79 KB
  Размер
373 px x 489 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Разпределение и хигиена на питейна вода „Aquanova-System“ 32,1 MB
Станции за прясна вода Regumaq X 3,88 MB
Ръководство за монтаж
  Име Размер на файла
L_422000480.pdf 2,85 MB
L_106015180.pdf 176,53 KB
DWG (3D) файл
  Име Размер на файла
CAD 4225152_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_15__IG__m_E_3D.dwg 184,51 KB
DXF (3D) файл
  Име Размер на файла
CAD 4225152_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_15__IG__m_E_3D.dxf 974,29 KB
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Connection 1 Press sleeve
Connection 2 Press sleeve
Max. medium temperature (continuous) 90 °C
KIWA certified
With drain
Spindle angle 90 °
Operation using hand wheel
Outer pipe diameter connection 15 mm
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
