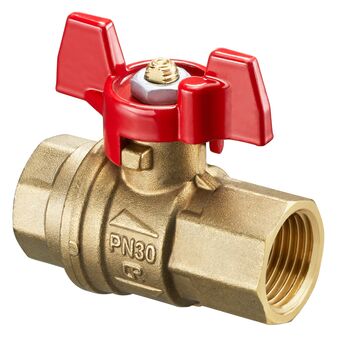

Kugelhahn EZB mit Flügelgriff, mit Innengewinde PN 30
DN 20, G ¾, EZB Messing


Kugelhähne EZB

entzinkungsbeständiges Messing, voller Durchgang mit beiderseitigem Innengewinde nach ISO 228/1 (Gewinde entspricht auch Rp nach EN 10226-1).

Flügelgriff aus Aluminium, rot.
Art.Nr.: 1079406
EAN: 4026755232202
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
66,5 mm 64 mm 39,5 mm 0,31 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 66 mm 64 mm 39 mm 0,31 kg
Karton 12 185 mm 135 mm 140 mm 3,77 kg
Karton 48 390 mm 290 mm 165 mm 15,32 kg
Europalette 1920 1200 mm 800 mm 144 mm 636,1 kg

Bilder

Produktbilder

  Dateigröße
333,46 KB
  Bildgröße
1870 px x 1810 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
22,28 KB
  Bildgröße
595 px x 566 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Ausführung gerade
Oberflächenschutz vernickelt
Werkstoffgüte Messing, entzinkungsbeständig (DZR)
Dichtung metalldichtend
Bedienung Handgriff
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Nenninnendurchmesser Anschluss 2 DN 20
KIWA-Prüfsiegel
Genehmigt von der NCP
Min. Mediumtemperatur (Dauerbetrieb) -10 °C
Mit Entleerungsventil
Ventilwinkel 90 °
Gehäusekonstruktion 2-teilig
Kompletter Durchlass
Höhe Handgriff 49 mm
Länge Handgriff 60 mm
Mit Kupplungsanschluss 1
Mit Kupplungsanschluss 2
FM-Prüfung
VdS-geprüft
UL-Prüfung
ULC-Farbe
LPCB-Prüfung
Feuersicher
DVGW-Siegel
Werkstoff des Gehäuses Messing
Material Spindel Messing
Mit Ablassmöglichkeit (Anschluss)
Medizinisch sauber
Nenninnendurchmesser Anschluss 1 DN 20
Fettfrei
Material Kugeldichtung Polytetrafluorethylen (PTFE)
Material Kugel Messing
Material primäre Spindeldichtung Fluorkautschuk (FPM/FKM)
Material sekundäre Spindeldichtung Fluorkautschuk (FPM/FKM)
