Maße

Artikelmaße

Länge Breite Höhe Gewicht
74 mm 40 mm 70 mm 0,32 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 91 mm 71 mm 75 mm 0,36 kg

Bilder

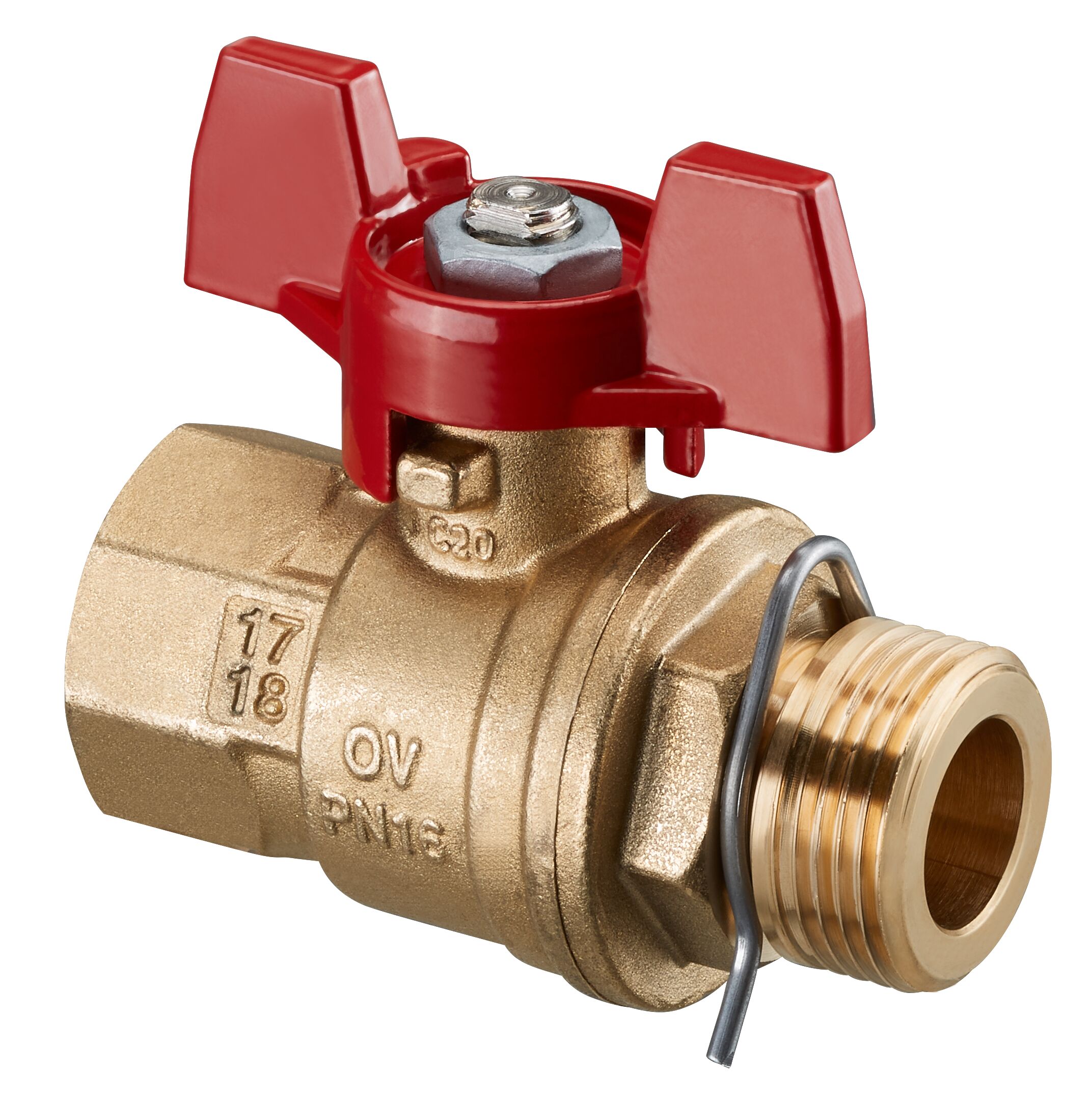

Produktbilder

  Dateigröße
447,84 KB
  Bildgröße
2144 px x 2160 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

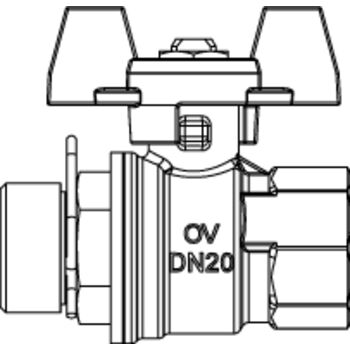

Zeichnungen

  Dateigröße
8,47 KB
  Bildgröße
203 px x 196 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Ausführung gerade
Oberflächenschutz unbehandelt
Werkstoffgüte Messing, entzinkungsbeständig (DZR)
Bedienung Handgriff
Druckstufe Artikel PN 16
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Nenninnendurchmesser Anschluss 2 3/4 Zoll (20)
KIWA-Prüfsiegel
Genehmigt von der NCP
Min. Mediumtemperatur (Dauerbetrieb) -20 °C
Mit Entleerungsventil
Druckstufe Flansch PN 16
Ventilwinkel 0 °
Gehäusekonstruktion 2-teilig
Kompletter Durchlass
Höhe Handgriff 49.25 mm
Länge Handgriff 60 mm
Mit Kupplungsanschluss 1
Mit Kupplungsanschluss 2
FM-Prüfung
VdS-geprüft
UL-Prüfung
ULC-Farbe
Feuersicher
DVGW-Siegel
Werkstoff des Gehäuses Messing
Material Spindel Messing
Mit Ablassmöglichkeit (Anschluss)
Medizinisch sauber
Nenninnendurchmesser Anschluss 1 3/4 Zoll (20)
Fettfrei
Material Kugeldichtung Polytetrafluorethylen (PTFE)
Material Kugel Messing
Material primäre Spindeldichtung sonstige
Material sekundäre Spindeldichtung sonstige
