Heizölfilter für Zweistrang mit Absperrung „Oilpur Z A“
DN 10, G ⅜ IG, Nickel 100-150 µm


"Oilpur" Heizölfilter für Zweistrangsysteme

mit schnellschließendem Absperrventil, Rückflußverhinderer, Befestigungswinkel, Gehäuse und Überwurfmutter aus Messing, mit doppelter O-Ring-Abdichtung, Filtertasse Cellidor.

Nur für Saugbetrieb

Filtereinsatz: Nickelsieb 100-150 µm

Anschlußgewinde tankseitig: G 3/8" IG für Klemmringanschluß 6,8,10 o.12 mm brennerseitig: G 3/8" IG
Art.Nr.: 2120103
EAN: 4026755151411
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
77 mm 75 mm 148 mm 0,68 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 100 mm 75 mm 155 mm 0,73 kg
Karton 10 334 mm 219 mm 339 mm 7,49 kg
Europalette 300 1200 mm 800 mm 1150 mm 247 kg

Bilder

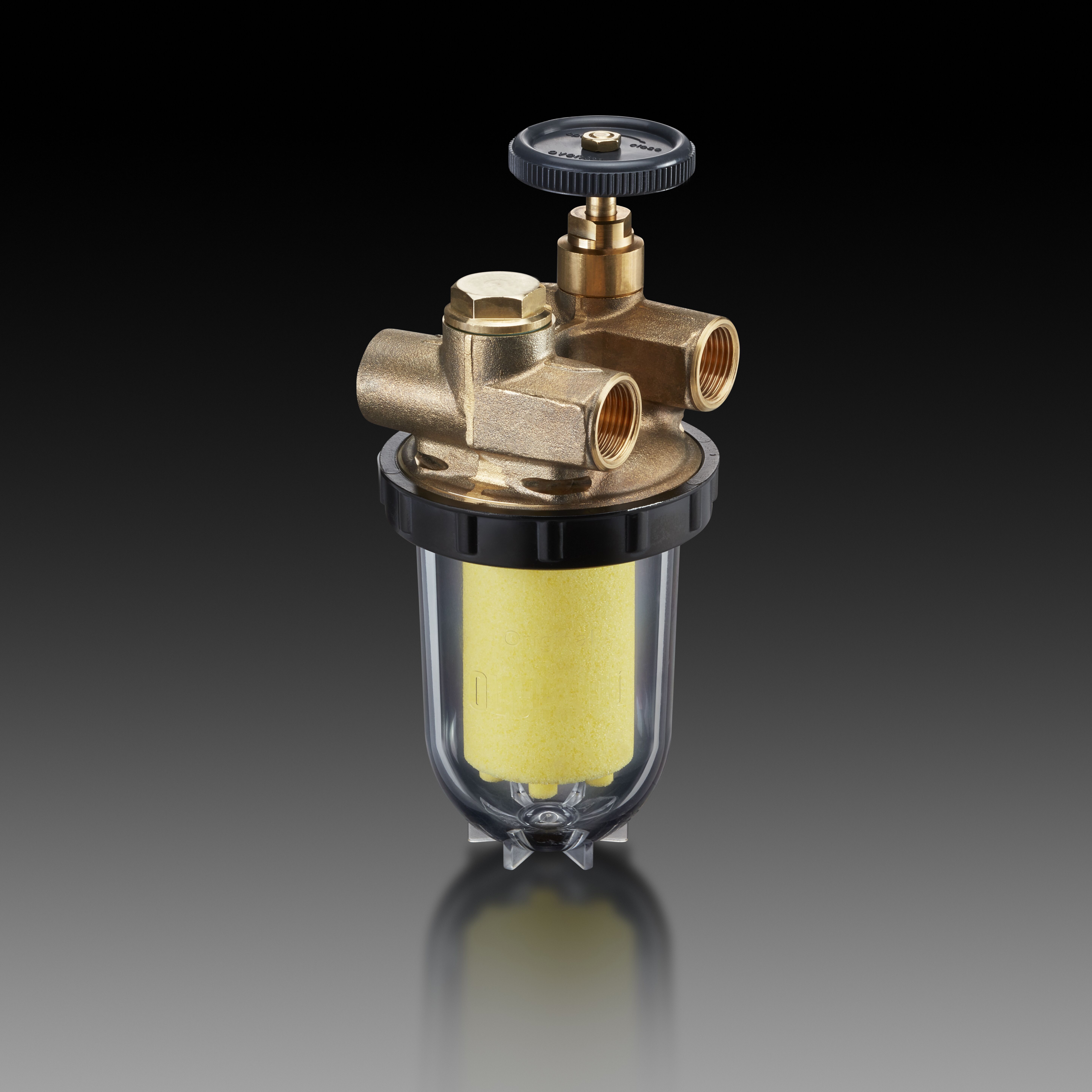

Produktbilder

  Dateigröße
742,12 KB
  Bildgröße
5000 px x 5000 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,57 MB
  Bildgröße
5792 px x 5792 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

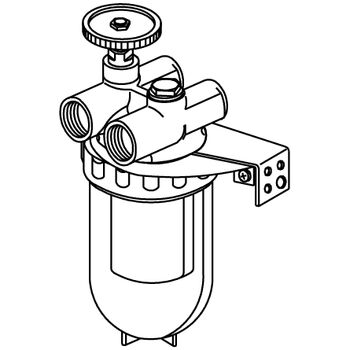

Zeichnungen

  Dateigröße
22,76 KB
  Bildgröße
295 px x 445 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Datenblatt

  Name Dateigröße
Oilpur Datenblatt 839,05 KB

Broschüre

  Name Dateigröße
Heizölarmaturen DE 2021-03 5,16 MB

Anleitung

  Name Dateigröße
Einbauanleitung 1,75 MB

ETIM

Klassifizierung
ETIM 7.0 EC010080
Tassenfilter einwandig
Merkmal Wert
Oberflächenschutz unbehandelt
Werkstoffgüte sonstige
Rechtwinklige Ausführung
Montage vor der Pumpe
Druckstufe Artikel PN 6
Maschenweite Filterelement 0.15 mm
Material Filterelement sonstige
Werkstoff des Gehäuses Kunststoff
Mit Ablassmöglichkeit (Anschluss)
Mit Kupplung
Nenninnendurchmesser DN 10
Mit Filterelement
