Heizölentlüfter Toc-Uno
DN 10, tankseitig G ¼ IG, brennerseitig G ⅜ AG, mit Schlauch

Bitte warten!

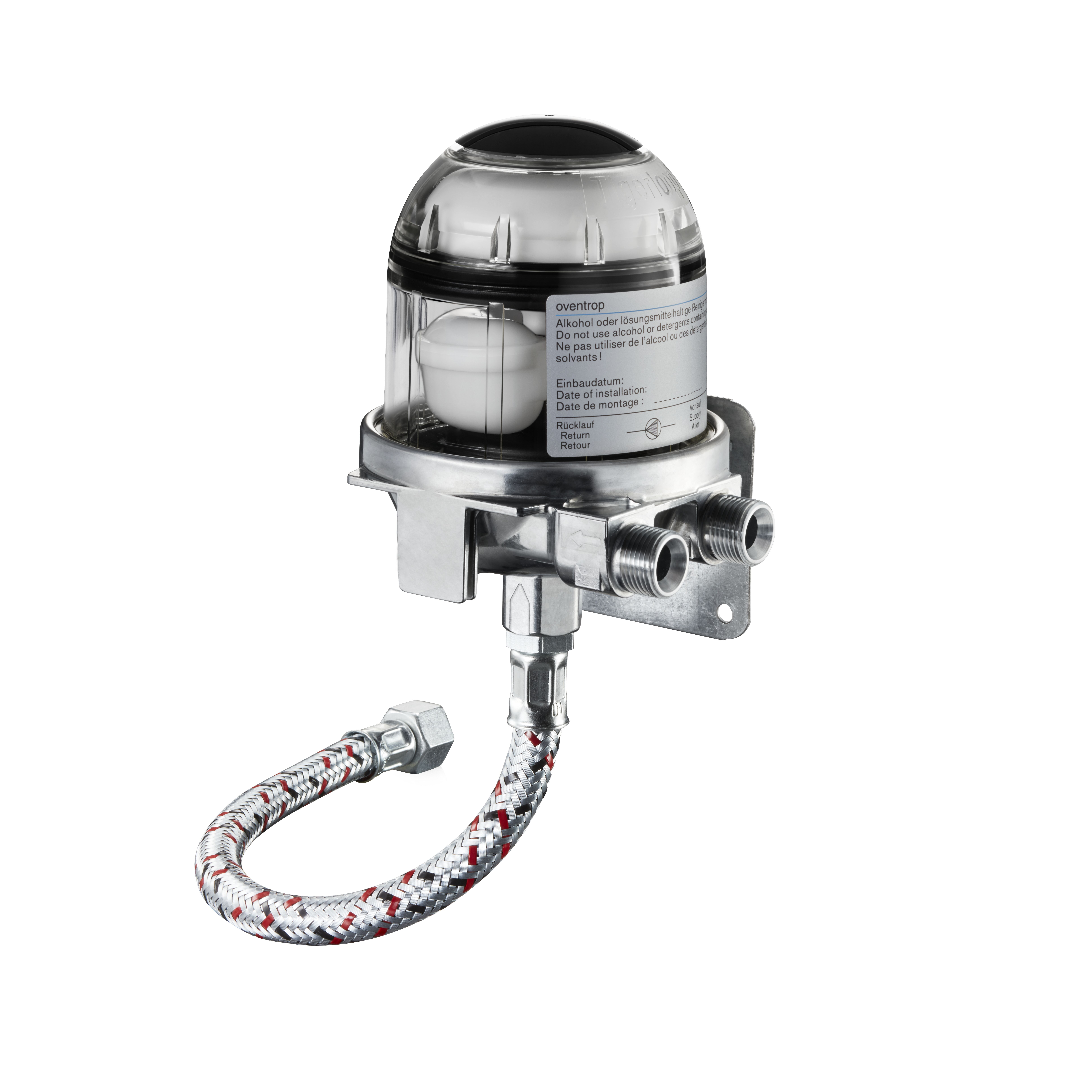

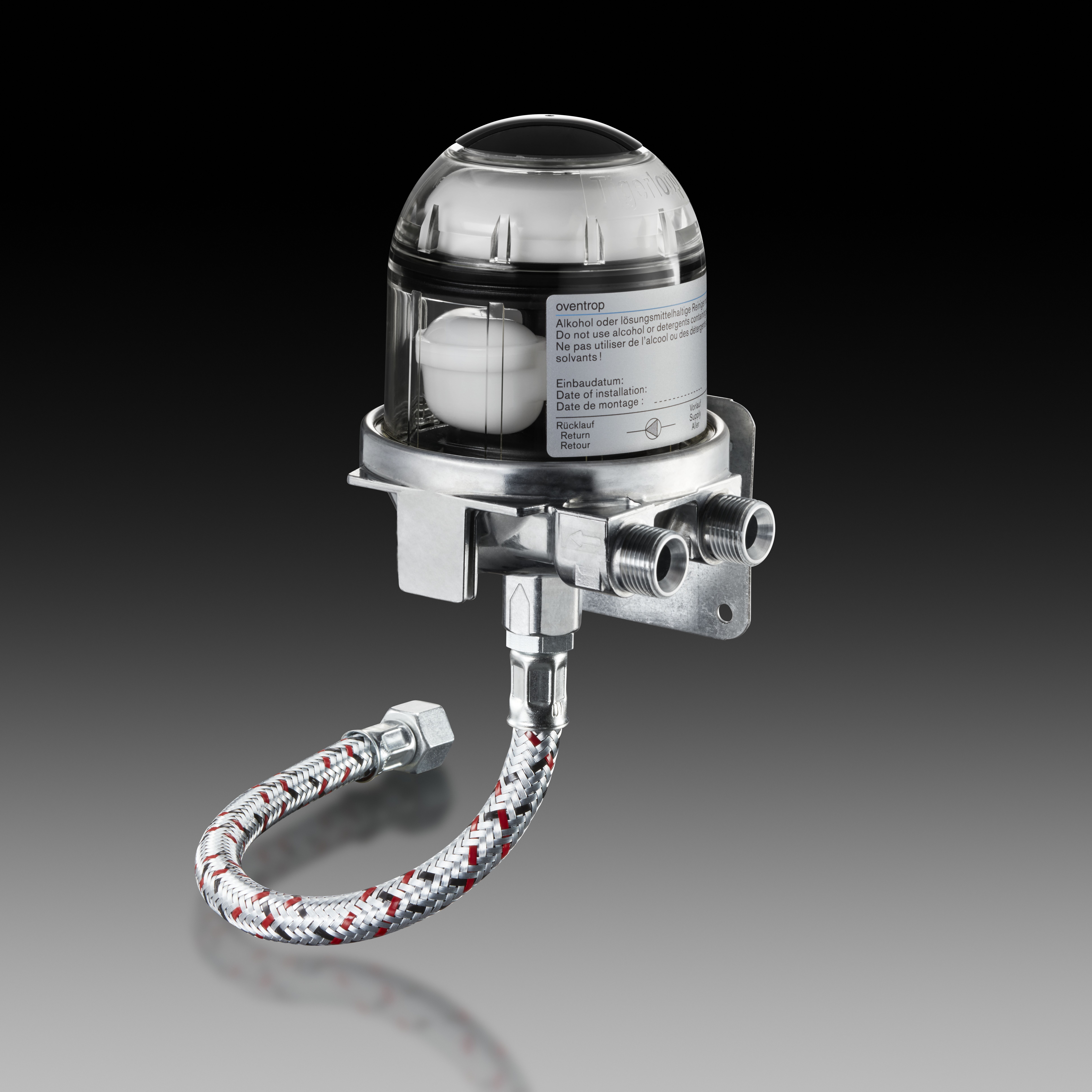

Toc-Uno Heizölentlüfter

zur automatischen Entlüftung von Ölfeuerungsanlagen in Einstrangsystemen mit Rücklaufzuführung. Entlüftergehäuse aus Metall mit Halterung für die Wandmontage. Schwimmergehäuse aus transparentem Kunststoff zur Funktionskontrolle des Sicherheitsschwimmers.

max. Düsenleistung: 110 l/h Heizöl EL
max. Rücklaufölmenge: 120 l/h Heizöl EL
Entlüftungsleistung: min. 6 l/h Luft

Anschlüsse:
tankseitig G ¼ IG
brennerseitig G ⅜ AG

Mit Schlauch G ⅜ ÜM x G ¼ AG, Länge 300 mm.
Art.Nr.: 2142951
EAN: 4026755298529
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.
Download GAEB


Download Ausschreibungstext

Zubehör

Unterdruckmanometer mit Anschlussstück, filterseitig G ⅜ ÜM, brennerseitig G ⅜ mit Innenkonus
Art.-Nr. 2120585
Überwurfmutter für Oilpur Heizölfilter und Toc-Duo-3 Filter-Entlüfter-Kombiantionen
Art.-Nr. 2126600
Filtertasse Klarsichttasse aus Kunststoff, auch geeignet als Ersatz für Toc-Duo-3 Filter-Entlüfter-Kombinationen
Art.-Nr. 2126751
Filtertasse Klarsichttasse aus Kunststoff, für opticlean, lang
Art.-Nr. 2126774
O-Ring für Oilpur Heizölfilter und Toc-Duo-3 Filter-Entlüfter-Kombinationen, geeignet für Bioheizöl
Art.-Nr. 2129200
Entlüftungsschlauch, 10 m mit Schlauchtülle für Toc-Duo-3 und Toc-Uno zum Abführen von Ausgasungen
Art.-Nr. 2142990

Verbindungstechnik

Schlauchleitung DIN EN ISO 6806 NI 8, beiderseits G ⅜ Überwurfmutter, 1.000 mm
Art.-Nr. 2110053
Schlauchleitung DIN EN ISO 6806 NI 8, beiderseits G ⅜ Überwurfmutter, 1.500 mm
Art.-Nr. 2110055

Ersatzteile

Halterung mit Schrauben für Toc-Duo-3 und Toc-Uno
Art.-Nr. 2142992

Maße

Artikelmaße

Länge Breite Höhe Gewicht
107 mm 93 mm 131 mm 0,71 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 113 mm 100 mm 141 mm 0,75 kg
Unbekannt 528 1200 mm 800 mm 950 mm 475,48 kg
