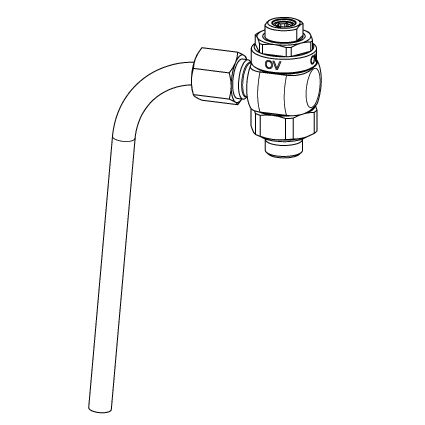

Probenahmeventil Aquastrom P
DN 8, PN 10, beflammbar, Rotguss/Edelstahl, G ¼


Probenahmeventil Aquastrom P

Beflammbares Probenahmeventil für hygienisch- mikrobiologische Untersuchung gem. DIN EN ISO 19458, DVGW W 551, TrinkwV und VDI 6023.

Einsatzbereich: Trinkwasseranlagen PN 16 für Zirkulationsleitungen gem. DVGW-Arbeitsblatt W551 und W553.

Ventilgehäuse und Spindel aus Rotguss gem. DIN EN 1982 und DIN 50930-6. Metallisch dichtend, Auslaufbogen aus Edelstahl, lose vormontiert, dadurch beliebige Einbaulage möglich. Mit hitzebeständigem Metallschild zur Kennzeichnung der Probenahmestelle nach DIN EN ISO 19458 Kap. 3.

Betätigung mit beiliegendem Inbusschlüssel.
Art.Nr.: 4209102
EAN: 4026755309959
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Ist Zubehör von

Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 15, Rp ½, Messing, bleiarm
Art.-Nr. 1078804
Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 20, Rp ¾, Messing, bleiarm
Art.-Nr. 1078806
Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 25, Rp 1, Messing, bleiarm
Art.-Nr. 1078808
Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 32, Rp 1 ¼, Messing, bleiarm
Art.-Nr. 1078810
Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 40, Rp 1 ½, Messing, bleiarm
Art.-Nr. 1078812
Trinkwasserkugelhahn Optibal TW mit Innengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 50, Rp 2, Messing, bleiarm
Art.-Nr. 1078816
Trinkwasserkugelhahn Optibal TW mit Außengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 15, G ¾, Messing, bleiarm
Art.-Nr. 1078904
Trinkwasserkugelhahn Optibal TW mit Außengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 20, G 1, Messing, bleiarm
Art.-Nr. 1078906
Trinkwasserkugelhahn Optibal TW mit Außengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 25, G 1 ¼, Messing, bleiarm
Art.-Nr. 1078908
Trinkwasserkugelhahn Optibal TW mit Außengewinde und Entleerungsbohrung G ¼ mit Stopfen verschlossen DN 32, G 1 ½, Messing, bleiarm
Art.-Nr. 1078910
Frischwasserstation Regumaq X-25 Wärmeübertrager kupfergelötet
Art.-Nr. 1381125
Frischwasserstation Regumaq X-25 Wärmeübertrager kupfergelötet, Sealix®-Vollversiegelung
Art.-Nr. 1381127
Frischwasserstation Regumaq X-45 Wärmeübertrager kupfergelötet
Art.-Nr. 1381140
Frischwasserstation Regumaq X-45 Wärmeübertrager kupfergelötet, Sealix®-Vollversiegelung
Art.-Nr. 1381142
Frischwasserstation Regumaq X-80 Wärmeübertrager kupfergelötet
Art.-Nr. 1381580
Frischwasserstation Regumaq X-80 Wärmeübertrager kupfergelötet, Sealix®-Vollversiegelung
Art.-Nr. 1381582
Frischwasserstation Regumaq X-70 Wärmeübertrager kupfergelötet
Art.-Nr. 1381480
Frischwasserstation Regumaq X-70 Wärmeübertrager kupfergelötet, Sealix®-Vollversiegelung
Art.-Nr. 1381482
Statisches Zirkulationsventil Aquastrom C mit Außengewinde DN 15, G ¾, mit Wärmedämmung und Thermometer
Art.-Nr. 4207104
Statisches Zirkulationsventil Aquastrom C mit Außengewinde DN 20, G 1, mit Wärmedämmung und Thermometer
Art.-Nr. 4207106
Statisches Zirkulationsventil Aquastrom C mit Außengewinde DN 25, G 1 ¼, mit Wärmedämmung und Thermometer
Art.-Nr. 4207108
Statisches Zirkulationsventil Aquastrom C mit Außengewinde DN 32, G 1 ½, mit Wärmedämmung und Thermometer
Art.-Nr. 4207110
Statisches Zirkulationsventil Aquastrom C mit Innengewinde DN 15, Rp ½, mit Wärmedämmung und Thermometer
Art.-Nr. 4208104
Statisches Zirkulationsventil Aquastrom C mit Innengewinde DN 20, Rp ¾, mit Wärmedämmung und Thermometer
Art.-Nr. 4208106
Statisches Zirkulationsventil Aquastrom C mit Innengewinde DN 25, Rp 1, mit Wärmdämmung und Thermometer
Art.-Nr. 4208108
Statisches Zirkulationsventil Aquastrom C mit Innengewinde DN 32, Rp 1 ¼, mit Wärmedämmung und Thermometer
Art.-Nr. 4208110
Statisches Zirkulationsventil Aquastrom C mit Innengewinde, ohne Zubehör DN 15, Rp ½, ohne Wärmedämmung und Thermometer
Art.-Nr. 4208152
Statisches Zirkulationsventil Aquastrom C mit Innengewinde, ohne Zubehör DN 20, Rp ¾, ohne Wärmedämmung und Thermometer
Art.-Nr. 4208154
Statisches Zirkulationsventil Aquastrom C mit Innengewinde, ohne Zubehör DN 25, Rp 1, ohne Wärmdämmung und Thermometer
Art.-Nr. 4208156
Statisches Zirkulationsventil Aquastrom C mit Innengewinde, ohne Zubehör DN 32, Rp 1 ¼, ohne Wärmedämmung und Thermometer
Art.-Nr. 4208158

Maße

Artikelmaße

Länge Breite Höhe Gewicht
124 mm 50 mm 27 mm 0,21 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Unbekannt 1 153 mm 65 mm 34 mm 0,21 kg
Karton 10 183 mm 180 mm 151 mm 2,26 kg
Europalette 1200 1200 mm 800 mm 876 mm 273 kg

Bilder

Produktbilder

  Dateigröße
145,5 KB
  Bildgröße
1648 px x 2656 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
77,28 KB
  Bildgröße
2272 px x 1712 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,31 MB
  Bildgröße
3716 px x 3716 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
777,28 KB
  Bildgröße
2087 px x 1972 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
77,47 KB
  Bildgröße
943 px x 883 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
101,95 KB
  Bildgröße
1181 px x 1181 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
874,61 KB
  Bildgröße
2183 px x 2042 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
92,75 KB
  Bildgröße
943 px x 883 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
25,24 KB
  Bildgröße
598 px x 1023 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
9,13 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Maßzeichnungen

  Dateigröße
17,24 KB
  Bildgröße
1155 px x 809 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Zertifikat

Installationsbsp.

„Aquastrom T plus” für Zirkulationsleitungen mit thermischer Desinfektion
A: TWK
B: TWW
C: TWZ
D: System mit Geschossabgängen
E: Gesamtzirkulation ohne Geschossabgänge
F: entferntester Punkt

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Oberflächenschutz unbehandelt
Bedienung Schlüssel
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
KIWA-Prüfsiegel
Mit Bedienungsschlüssel
Geeignet für Trinkwasser
Geeignet für Heizungswasser
Abmessung Gewindeanschluss 1/4 Zoll (8)
Drehbarer Auslauf
Werkstoff des Gehäuses Bronze
