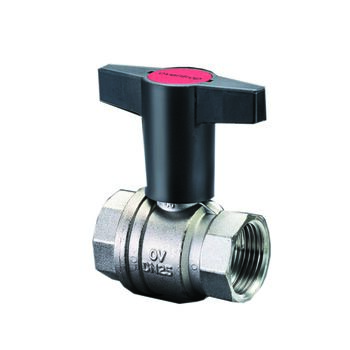

Сферичен кран "Optibal", удължена Т-ръкохватка
DN 10, вътр.р. G ⅜ x вътр.р. G ⅜, PN 16, месинг

Моля, изчакайте!
Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Сферичен кран "Optibal"

С пълен проход, месинг, никелиран, сфера от хромиран месинг, уплътнителни обвивки от PTFE, O-Ring-уплътнение, номинално налягане PN 20 за студена вода.

Удължена Т-ръкохватка от пластмаса.

Вътрешна резба от двете страни.

Материал: Месинг
Повърхност: никелирани

kvs: 8.8
Номинален размер: DN 10

макс. работно налягане: 20 bar
мин.работна температура: -10 °C
макс.работна температура: 100 °C

Прод. номер: 1077103
EAN: 4026755129274
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
60 mm 29 mm 75 mm 0,11 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 60 mm 29 mm 75 mm 0,11 kg
Пакет 10 183 mm 135 mm 65 mm 1,19 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 34,45 KB  Изтегляне
DWG 16,02 KB  Изтегляне
RFA 472 KB  Изтегляне
STEP 104,14 KB  Изтегляне
DWG 3D 59,27 KB  Изтегляне
DXF 3D 410,75 KB  Изтегляне
OBJ / MTL 34,52 KB  Изтегляне
Изображения на продукти
  Размер на файла
484,71 KB
  Размер
2953 px x 2953 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
136,99 KB
  Размер
2272 px x 1712 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
661,17 KB
  Размер
2404 px x 2404 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1000,58 KB
  Размер
2404 px x 2404 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,78 MB
  Размер
4816 px x 4816 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
3,23 MB
  Размер
3530 px x 4490 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
915,39 KB
  Размер
3063 px x 3063 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,14 MB
  Размер
5780 px x 5780 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
22,35 KB
  Размер
595 px x 744 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
DWG (3D) файл
  Име Размер на файла
CAD 1077103_Oventrop_GmbH___Co__KG_Optibal_DN_10_IG_Knebel_3D.dwg 59,27 KB
DXF (3D) файл
  Име Размер на файла
CAD 1077103_Oventrop_GmbH___Co__KG_Optibal_DN_10_IG_Knebel_3D.dxf 410,75 KB
Хидравлични превключватели и регулатор на тепмературата в помещението в охладителни инсталации
I: Охлаждане
II: Загряване
A: Стаен термостат (EIB/LON)
B: Стаен термостат
C: Прекъсвач на прозореца

Двутръбна система: охлаждане с присъединяване към BUS техника EIB/LON
Класификация
ETIM 7.0 EC011343
Ball valve
Особеност Стойност
Model Straight
Surface protection Nickel-plated
Sealing Other
Operation Lever handle
Article compression class PN 20
Max. medium temperature (continuous) 100 °C
Nominal inner diameter of connection 2 DN 10
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
Angle of the valve 0 °
Housing construction 2-part
Full bore
Handle height 64 mm
Handgrip length 60 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
Medically clean
Nominal inner diameter connection 1 DN 10
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
