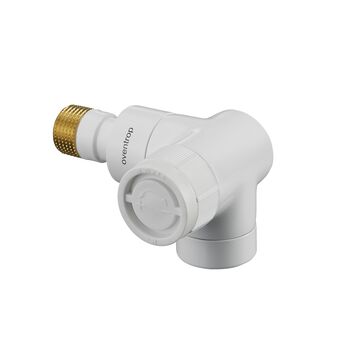

Термостатен вентил "E"
DN15, PN10, аксиално ъглов, десен, прахово боядисан в бяло


OVENTROP-Термостатен вентил "E"
с предварителна настройка за ръчен хидравличен баланс

За двутръбни инсталации за централно отопление PN 10 с помпа. С предварителна настройка.

Корпус от месинг, O-Ring и уплътнителен диск от EPDM, шпиндел от неръждаема стомана, скрити присъединявания.

Луксозен вентил за модерно обзаведени помещения, специално обработена повърхност.

Термостатна резбова връзка M 30 x 1,5

Материал: Месинг
Повърхност: прахово покрит в бяло

kvs: 1

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1163463
EAN: 4026755172188
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
89 mm 64,8 mm 54,5 mm 0,55 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 110 mm 90 mm 60 mm 0,59 kg
Пакет 10 245 mm 200 mm 170 mm 6,3 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 74,42 KB  Изтегляне
DWG 22,81 KB  Изтегляне
RFA 472 KB  Изтегляне
STEP 107,27 KB  Изтегляне
DWG 3D 71,59 KB  Изтегляне
DXF 3D 490 KB  Изтегляне
OBJ / MTL 51,8 KB  Изтегляне
Изображения на продукти
  Размер на файла
143,76 KB
  Размер
3115 px x 3116 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
194,35 KB
  Размер
3421 px x 3421 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
465,59 KB
  Размер
1474 px x 1535 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
86,77 KB
  Размер
709 px x 709 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
6,49 MB
  Размер
3941 px x 3464 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
18,13 KB
  Размер
595 px x 376 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_116000480.pdf 1,64 MB
DWG (3D) файл
DXF (3D) файл
Радиатор за баня с „Луксозни радиаторни арматури“
Присъединяване за стена с „Луксозни радиаторни арматури“
Ъглов модел

Изчисляване на вентил

°C
°C
Watt
Класификация
ETIM 7.0 EC010136
Radiator stop valve
Особеност Стойност
Model Tailpiece/Inner thread
Shape Double right angle right
Surface protection Other
Colour button White
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection 1/2 inch
Size of radiator connection 1/2 inch (15)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 1
Thermostatically prepared
With bent tailpiece
