Filtr siatkowy z gwintem zewnętrznym PN25, oczko 250 µm
DN 15, G ¾, korpus z brązu, głowica z mosiądzu


Instalacje centralnego ogrzewania lub chłodzenia z obiegiem zamkniętym, napełnione nieagresywnym czynnikiem cieczowym spełniającym wymagania odpowiednich norm i przepisów.

  • główna funkcja: Filtry siatkowe
  • Czynnik: woda, woda-mieszanki glikolowa
  • stopień ciśnienia: PN 25
  • Średnica: DN 15
  • złącza: Gwint zewnętrzny
  • średnica złącza: G 3/4
  • kvs: 2.7
  • temperatura robocza: -10 - 120 °C
  • materiał korpusu: Mosiądz
  • figura: skośny
  • miejsce montażu: powrót
Art.-Nr.: 1141004
EAN: 4026755395860
Producent: Oventrop GmbH & Co. KG
Subject to technical changes

Wymiary

Wymiary produktu

Długość Szerokość Wysokość Ciężar
66 mm 56 mm 33 mm 0,24 kg

Jednostka opakowaniowa

Rodzaj Ilość Długość Szerokość Wysokość Ciężar
Worek 1 66 mm 56 mm 33 mm 0,25 kg
Carton 10 190 mm 185 mm 144 mm 2,57 kg
Nieznany 120 1200 mm 800 mm 950 mm 388,4 kg

Zdjęcia

Product images

  Wielkość pliku
299,94 KB
  Rozmiar zdjęcia
1713 px x 1474 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download
  Wielkość pliku
1,18 MB
  Rozmiar zdjęcia
5653 px x 3769 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

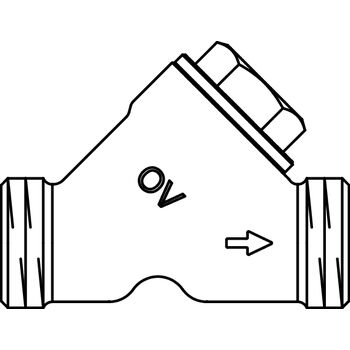

Drawings

  Wielkość pliku
24,16 KB
  Rozmiar zdjęcia
595 px x 456 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
Surface protection Untreated
Material quality Other
Cover attachment Screwed
Article compression class PN 25
Max. medium temperature (continuous) 120 °C
Gastec QA
KIWA certified
Min. medium temperature (continuous) -10 °C
Flange compression class PN 25
Mesh width of filter element 0.25 mm
With permanent magnet
Filter element material Stainless steel
Housing material Brass
Seal material Fluor caoutchouc (FPM/FKM)
With coupling
Nominal inner diameter DN 15
