AV9
DN 15, G ¾ GZ x R ½, PN 10

Proszę czekać!

Thermostatic radiator valve "Series AV 9"

For use in two pipe central heating systems with circulation pump.

With infinitely adjustable presetting visible from outside.

Presetting is carried out under working conditions by using the presetting key or a spanner 13 mm. Replacement of the valve insert without draining the system.

Brass valve with nickel plated body, stem made of stainless steel. For threaded and compression connection. Tested and approved according to EN 215.

All valves of the "Series AV 9" have a white protection cap with 3 frontal lugs.

Thermostat connection thread: M 30 x 1.5
Art.No.: 1183447
EAN: 4026755422160
Producent: Oventrop GmbH & Co. KG
Subject to technical changes.
Pobierz opis GAEB


Pobierz opis przetargowy

Osprzęt

Klucz uniwersalny do termostatów Uni LHB i zaworów AV9
Nr kat. 1011489
Przedłużka do zaworów termostatycznych 20 mm
Nr kat. 1022698
Klucz nastawny do zaworów typoszeregu AV 9, ADV 9, RFV 9, CV 9 i E
Nr kat. 1183962
Koronka czyszcząca do wszystkich zaworów
Nr kat. 1188400

Actuators

Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NC“, 230 V, bezprądowo zamknięty, 2-punktowy, M 30 x 1,5
Nr kat. 1012415
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „L NC“, 24 V, bezprądowo zamknięty, 2-punktowy, M 30 x 1,5
Nr kat. 1012416
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NO“, 230 V, bezprądowo otwarty, 2-punktowy, M 30 x 1,5
Nr kat. 1012425
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „L NO“, 24 V, bezprądowo otwarty, 2-punktowy, M 30 x 1,5
Nr kat. 1012426
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NC“, 230V, bezprąd. zamkn., M 30x1,5, przeł. pomocniczy
Nr kat. 1012435
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „L NC“, 24 V, bezprądowo zamknięty, dł. kabla 2 m
Nr kat. 1012442
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NC“, 230 V, bezprądowo zamknięty, dł. kabla 2 m
Nr kat. 1012452
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NC“, 230 V, bezprądowo zamknięty, dł. kabla 5 m
Nr kat. 1012455
Elektrotermiczny napęd nastawczy „Aktor T 2P“ „H NC“, 230 V, bezprądowo zamknięty, dł. kabla 10 m
Nr kat. 1012459
Elektromotoryczny napęd nastawczy „Aktor M“ „2P H“, 230 V, 2-punktowy
Nr kat. 1012710
Elektromotoryczny napęd nastawczy „Aktor M“ „2P L“, 24V, 2-punktowy
Nr kat. 1012711
Electromotive actuator "Aktor M" ST L NC, 24 V, modulating proportional actuator, 0-10 V
Nr kat. 1012717
Aktor M Electromotive actuator, modulating with 0 - 10 V modulating with 0 - 10 V, 24 V AC / DC, modulating proportional actuator, connection thread M 30 x 1.5
Nr kat. 1012725
Aktor M Motorized actuator, modulating with 0 - 10 V 24 V AC / DC, modulating proportional actuator with position feedback, connection thread M 30 x 1.5
Nr kat. 1012726
Aktor M Motorized actuator, on/off and floating control 230 V AC, connection thread M 30 x 1.5
Nr kat. 1012729
Aktor M Motorized actuator with KNX interface 21 - 32 V DC (z KNX Bus)
Nr kat. 1012746
Electrothermal actuator "Aktor T ST" 24 V AC, normally closed, connection thread M 30 x 1,5
Nr kat. 1012953
Elektrotermiczny napęd nastawczy „Aktor MH CON B“ z dwukierunkową komunikacją radiową
Nr kat. 1150665

Spare parts

Wkładka zaworowa do zaworów AV 9, CV 9, RFV 9 i E, Multiblock T-RTL oraz Unibox M 30 x 1,5, DN 10 - DN 20, kv = 0,67
Nr kat. 1187047
Wkładka zaworowa do zaworów A, AV 9, ADV 9, CV 9, E, AF, RF i RFV 9, Hycocon ATZ oraz VTZ do zamiany zasilania i powrotu, M 30 x 1,5, bez nastawy wstępnej
Nr kat. 1187070
Wkładka zaworowa do zaworów termostatycznych A, AV 9, ADV 9, CV 9, E, AF, RF i RFV 9, Multiblock T, TU i TFU oraz Unibox na wypadek zamienionego zasilania i powrotu, M 30 x 1,5, z nastawą wstępną
Nr kat. 1187078

Wymiary

Wymiary produktu

Długość Szerokość Wysokość Ciężar
74 mm 64 mm 60 mm 0,33 kg

Jednostka opakowaniowa

Rodzaj Ilość Długość Szerokość Wysokość Ciężar
Carton 1 74 mm 64 mm 60 mm 0,33 kg
Carton 25 300 mm 285 mm 110 mm 8,51 kg
Europaleta 2000 1200 mm 800 mm 1100 mm 701,96 kg

Zdjęcia

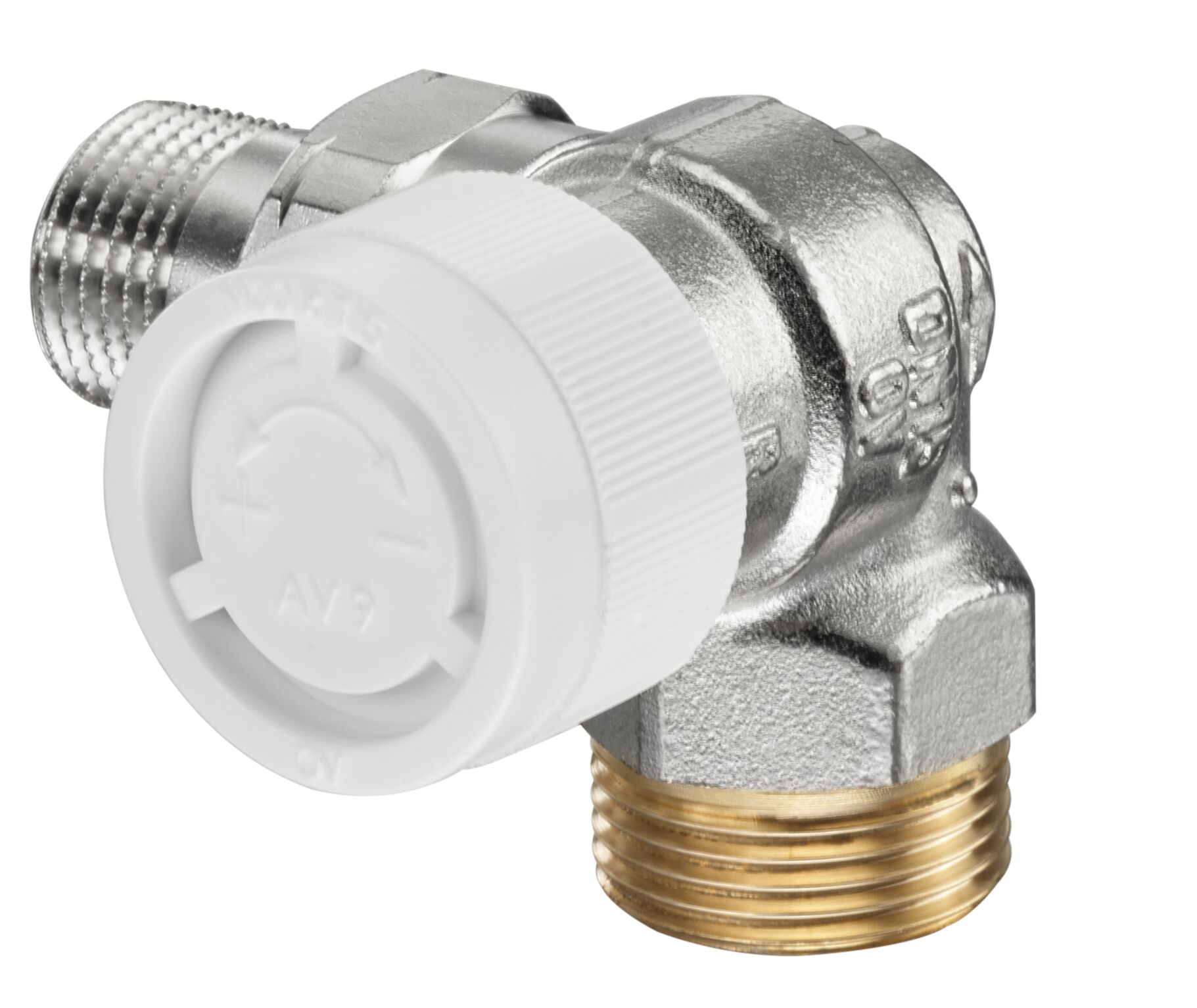

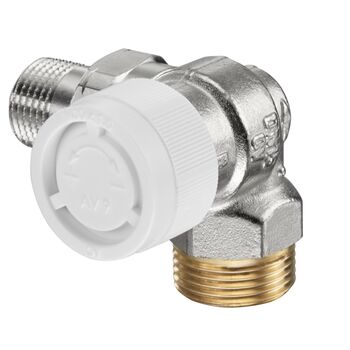

Product images

  Wielkość pliku
177,92 KB
  Rozmiar zdjęcia
1821 px x 1533 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

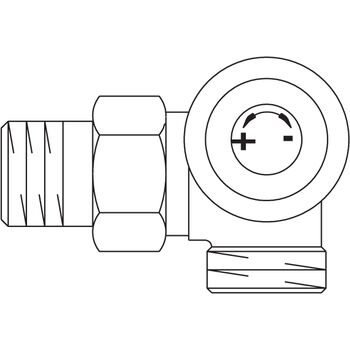

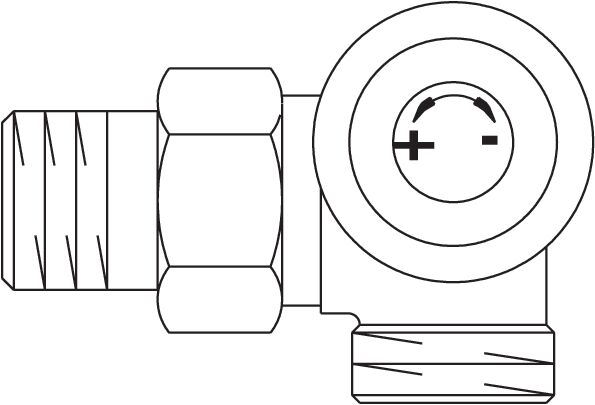

Drawings

  Wielkość pliku
22,49 KB
  Rozmiar zdjęcia
595 px x 405 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
Model Tailpiece/Outer thread
Shape Double right angle right
Surface protection Nickel-plated
Colour button White
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of radiator connection 1/2 inch (15)
Kv value 0.36 - 0.67
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 1
Thermostatically prepared
With bent tailpiece
