„Aquastrom F“ zawory o swobodnym przepływie
DN 15, Rp ½ x Rp ½, bronze


Free-flow valve "Aquastrom F"

for potable water installations. Oblique pattern valve made of bronze with plastic handle. All functioning components in one plane. Maintenance-free stem seal due to double O-ring.

DVGW, SVGW, KIWA certified (PN 10).

Sound absorbing according to DIN EN ISO 3822 product group I.

Convertible to KFR valve by replacing the bonnet. With rising stem.

Draining orifices G ¼ closed with plugs.

both ports female thread according to EN 10226

No longer produced
Art.No.: 4201004
EAN: 4026755399141
Producent: Oventrop GmbH & Co. KG
Subject to technical changes.

Wymiary

Wymiary produktu

Długość Szerokość Wysokość Ciężar
121 mm 95 mm 50 mm 0,42 kg

Jednostka opakowaniowa

Rodzaj Ilość Długość Szerokość Wysokość Ciężar
Carton 1 121 mm 95 mm 50 mm 0,42 kg
Carton 10 180 mm 175 mm 150 mm 4,23 kg

BIM/CAD

Download CAD-Formats
Format Size Download
Revit 512 KB
Download
DWG (3D) 178,44 KB
Download
DWG 40,82 KB
Download
DXF (3D) 926,28 KB
Download
DXF 170,25 KB
Download
STEP 168,25 KB
Download
OBJ / MTL 74,09 KB
Download

Wskazówki do przeglądarki CAD.

In order to open the CAD-Viewer and Download CAD-Data please onetime download and install the CAD-App.

Zdjęcia

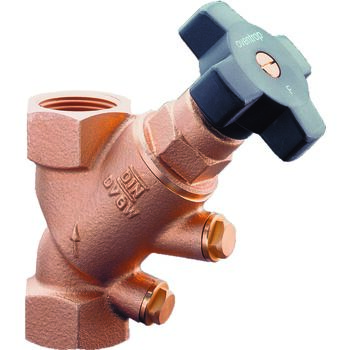

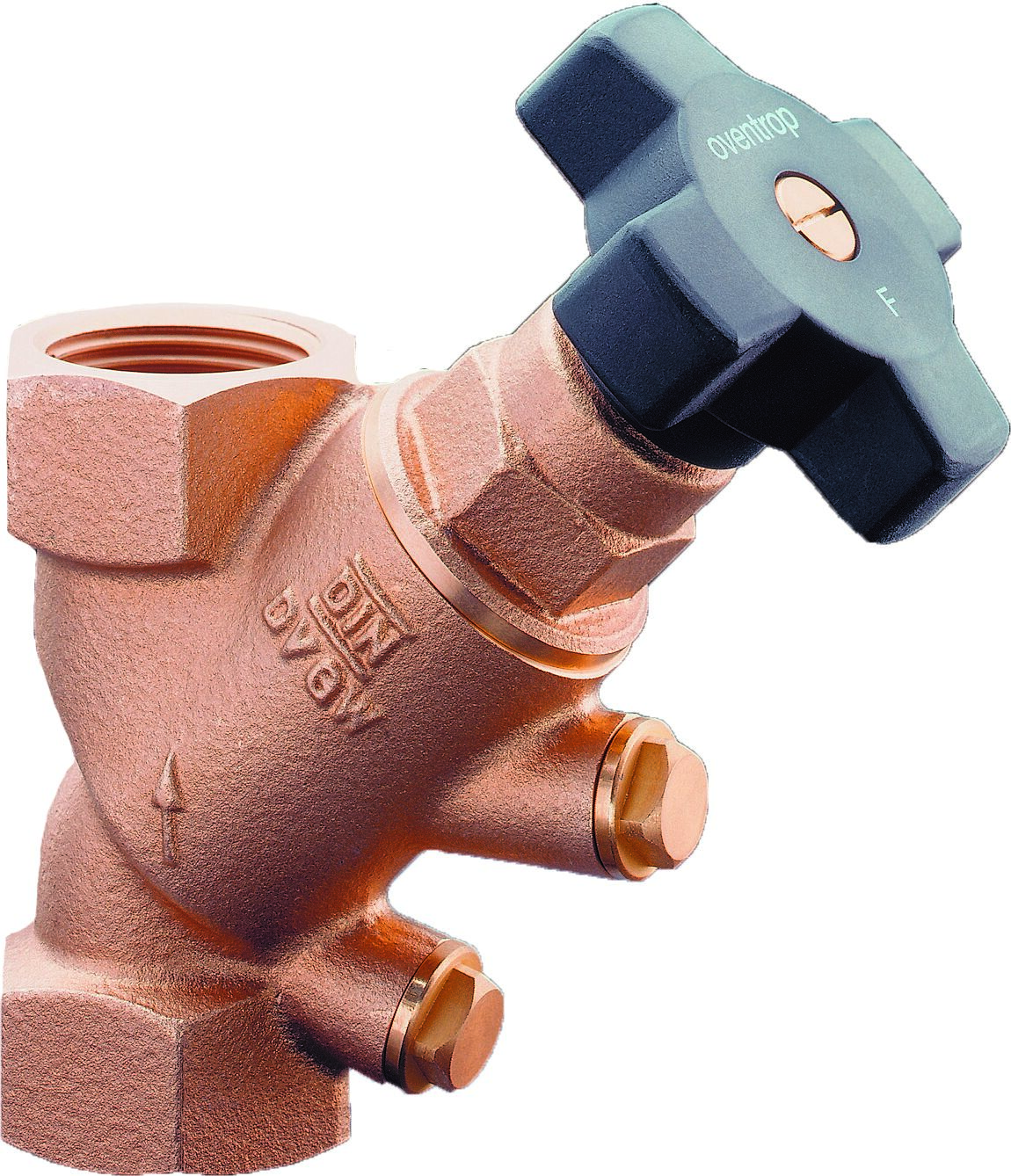

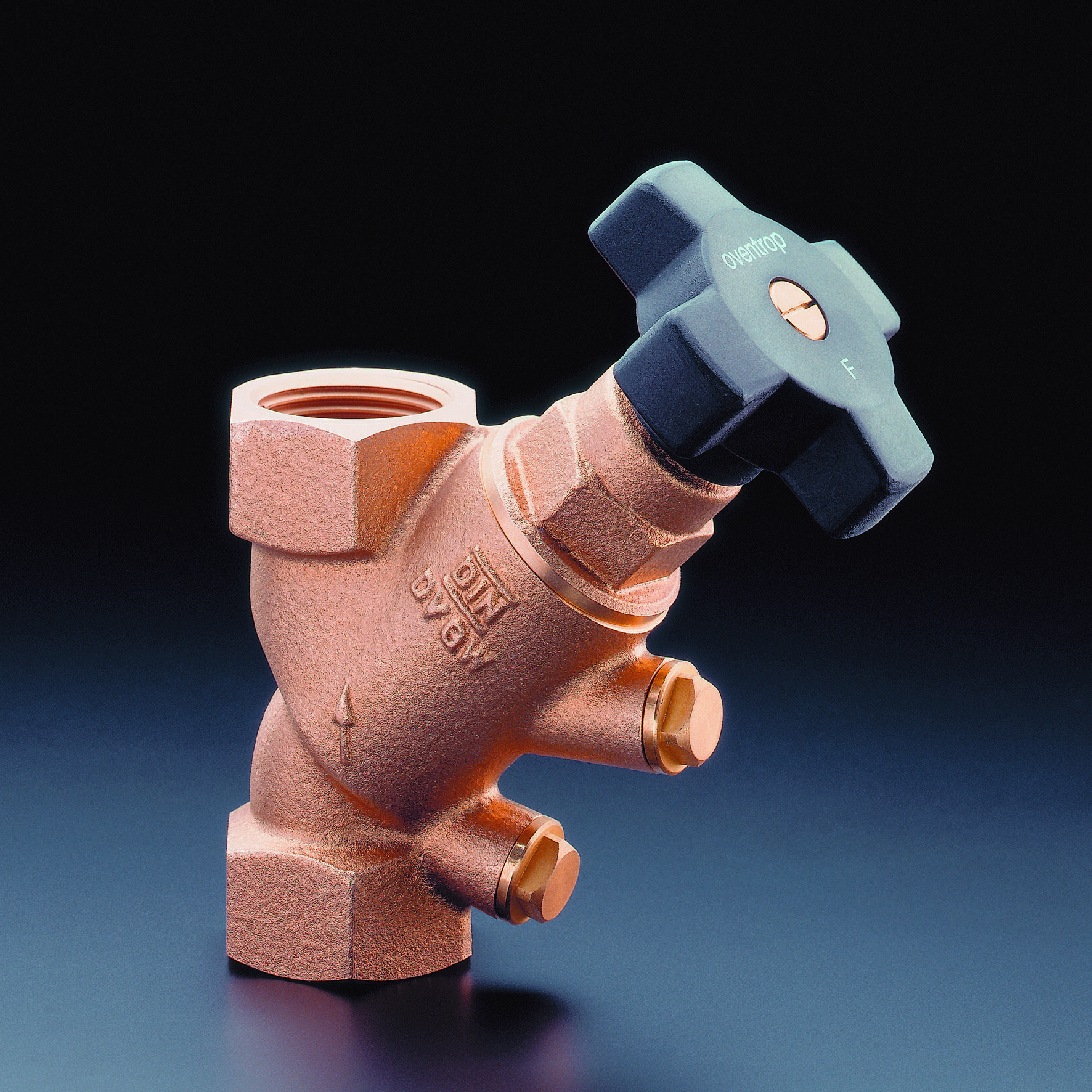

Product images

  Wielkość pliku
443,15 KB
  Rozmiar zdjęcia
1930 px x 1904 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download
  Wielkość pliku
496,41 KB
  Rozmiar zdjęcia
1150 px x 1338 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download
  Wielkość pliku
80,57 KB
  Rozmiar zdjęcia
661 px x 661 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download
  Wielkość pliku
1,23 MB
  Rozmiar zdjęcia
1772 px x 1772 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

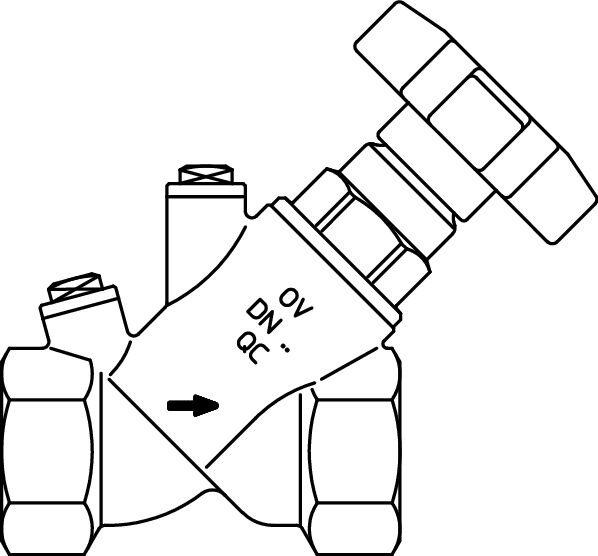

Drawings

  Wielkość pliku
32,74 KB
  Rozmiar zdjęcia
598 px x 556 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
Surface protection Untreated
Material housing Bronze
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 89 mm
Length of handle/diameter of hand wheel 50 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
Nominal inner diameter 1/2 inch (15)
